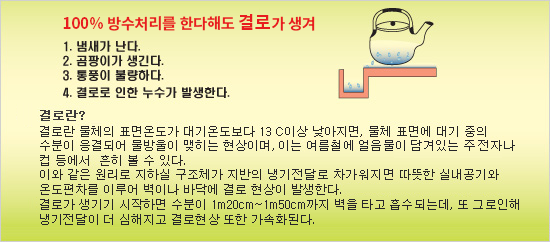

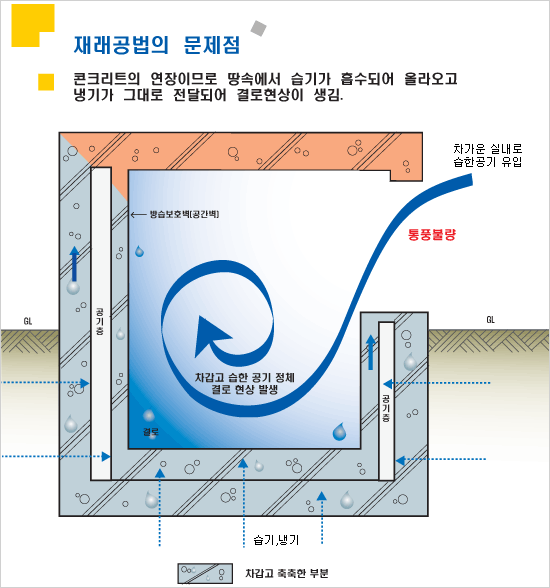

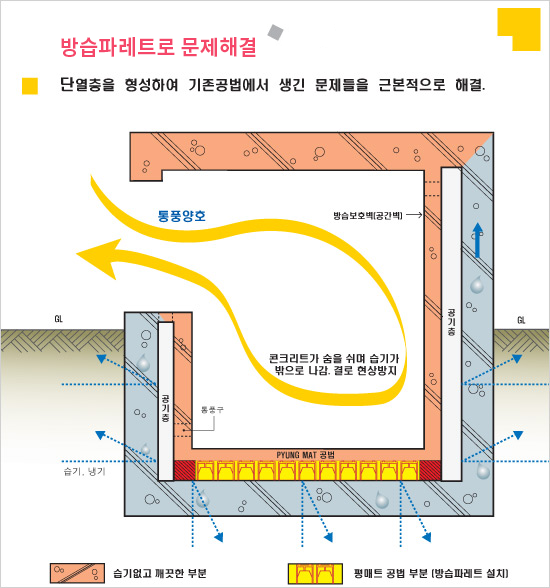

지하나 단층의 경우 땅 속 냉기로 인하여 대기중의 수분이 벽체와 바닥체에 응결(결로 현상)되어 습기나 곰팡이 또는 누수의 원인이 된다.
바닥 콘크리트 하부에 방습파레트를 설치함으로써 땅속 냉기를 차단하여 구조체에 생기는 결로현상을 근본적으로 해결하고,
설치한 방습파레트 밑에 형성된 공간으로 콘크리트가 숨을 쉬도록 하여 콘크리트를 하얗게 마르게 하는 공법이다.
제품소개

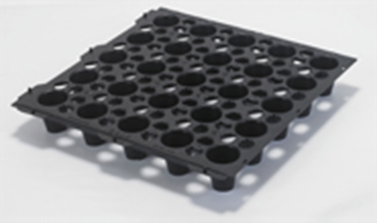

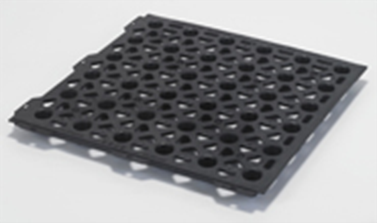

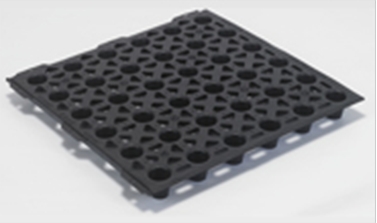

방습파레트
♤ 설계개요
1. 방습파레트는 상부에 물이 고이지 않고 배수되도록 설계되어있다.
(배수판이나 드레인보드와 같이 단면의 상부에 물이 고여 콘크리트가 부식하거나, 단면 컵 안에 콘크리트가 채워져 지반의 냉기가 전달됨으로 인한 결로가 생기지 않는다)
2. 방습파레트를 설치하면 콘크리트 하부에 공간을 형성하며, 판에 타공된 구멍들을 통해 콘크리트 상부와 하부의 공기가 원활히 이동하여 콘크리트가 숨을 쉬게 하여준다.
(배수판과 드레인보드와 같이 수막현상이 생기지 않는다.)
3. 건축물의 바닥하중을 충분히 견딜 수 있는 교각으로 설계되어 있다.
4. 합성수지제로 수분 흡수를 방지한다.
5. 컷팅기로 간단하게 절단되므로 작업이 간단하다.

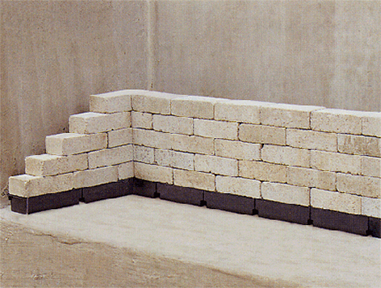

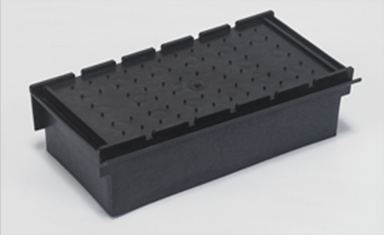

방습벽돌
1. 벽돌 삽입시 하중을 견디면서 공기층이 형성되도록 설계되었다.
2. 합성수지제로 수분이 흡수 되지 않는다.
3. 벽돌 조적시 떨어지는 몰탈을 받쳐줄 수 있는 날개가 있어 방습벽돌 주위에 몰탈이 쌓이지 않는다.
4. 방습벽돌과 방습벽돌 사이에 배수와 통기를 위한 통로가 생기도록 설계되었다.
5. 컷팅기 등으로 간단하게 절단되므로 작업이 수월하다.

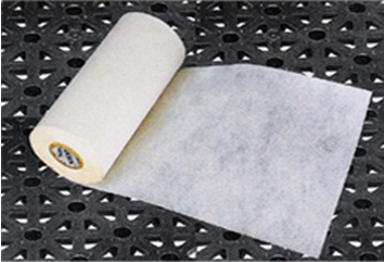

방습부직포
1. 콘크리트 타설시 뻘크상태에서 물이 세지 않아야 콘크리트 양생이 잘된다.
2. 공기가 통하여 콘크리트 양생이 잘 된다.
3. 공기가 통하기 때문에 양생 후 자재 하부의 공기팽창으로 인한 풍화작용이 없다.
- 비닐 등으로 대체하여 시공하면 콘크리트 양생이 불량해지고 수막현상으로 하자가 발생
특장점
방습파레트의 특장점
-
01단 한번의 시공으로 결로문제를 영구적으로 해결
-
02벽면과 바닥면에 수분이 번지는 삼투합 현상 방지
-
03바닥콘크리트 안에 공기층을 형성하여 단열, 통풍이 우수
-
04적은 누수는 말려주고, 누수량이 많을 경우 배수 가능
-
05실내공기가 쾌적해지고, 환기가 잘됨
-
06공사기간이 단축되고 공사비는 절감
-
07건설폐기물이 없으므로, 환경보호에 기여
-
08습기로 인한 풍화작용이 없으므로 건물수명이 연장
-
09결로와 관련된 하자가 발생하지 않아 하자보수 비용이 필요없음
방습파레트 효과
-단한번의 시공으로 결로문제를 영구적으로 해결
-벽면과 바닥면에 번지는 삼투압 현상 방지
-바닥콘크리트 안에 공기층을 형성하여 단열,통풍이 우수
-적은 누수는 말려주고, 누수량이 많을 경우 배수 가능
-실내공기가 쾌적해지고 환기가 잘됨
-피트층이 필요없어 공기가 단축되고 공사비도 절감
-하자가 발생하지 않아 보수비용이 필요없음
-보수공사시 굴토를 하지않고 기존 구조물에
그대로 설치하여 비용이 저렴
-습기로 인한 풍화작용이 없으므로 건물 수명이 연장됨
-건설 폐기물이 없으므로 환경보호에 기여
설치순서
방습파레트 설치순서
-

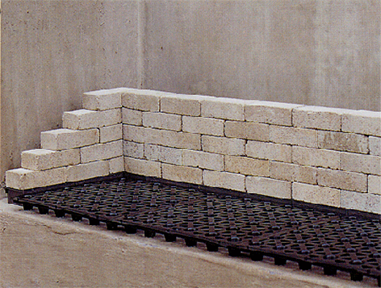

01방습벽돌 커버 설치외벽과 바닥방수 공사가 끝난 후 부호벽 조적시 방습벽돌에 시멘트벽돌을 삽입하여 설치.
-

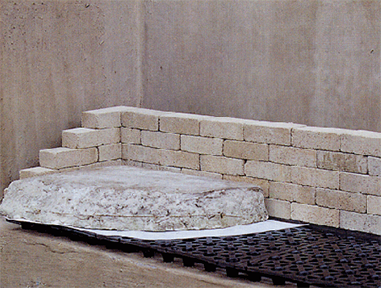

02방습파레트 설치보호벽내측 바닥 전체 설치.
-
03완공단계방습파레트 위에 부직포를 덮고 와이어메쉬 또는 철근을 배관한 후 물탈이나 콘크리트를 타설.
01 방습벽돌 커버 설치
02 방습파레트 설치
(설치하기 전에 이물질이나 기타 장애물이 없도록 하고, 평평하고 배수에 문제가 없나 점검한다.)
03 완공단계
(벽돌 커버 내부에 시멘트 벽돌 삽입시 몰탈을 놓지 않도록 합니다.)
- 방습벽돌 설치가 끝나면 배수로가 막히지는 않았나 살펴봅니다.
(몰탈이 굳기 전에 방습벽돌 사이의 통로가 몰탈로 막히지 않도록 몰탈을 잘 제거해야 합니다.)
상세도면
방습파레트 상세도면
-

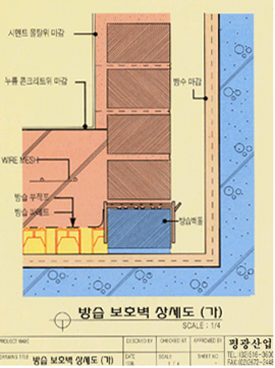

방습 보호벽 상세도(가) -

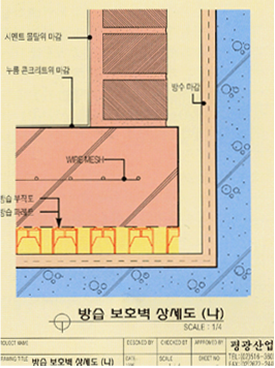

방습 보호벽 상세도(나) -

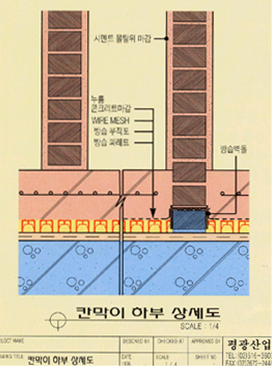

칸막이 하부 상세도 -

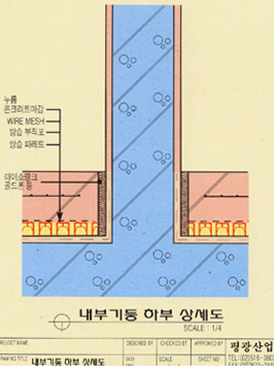

내부기둥 하부 상세도 -

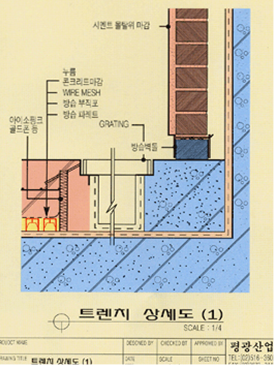

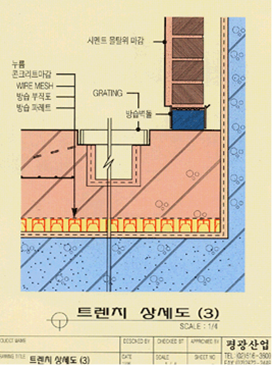

트렌치 상세도(1) -

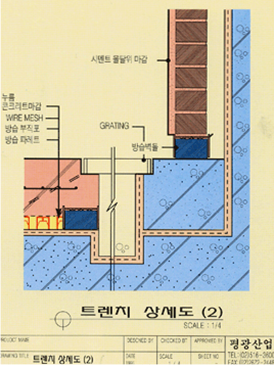

트렌치 상세도(2) -
트렌치 상세도(3) -

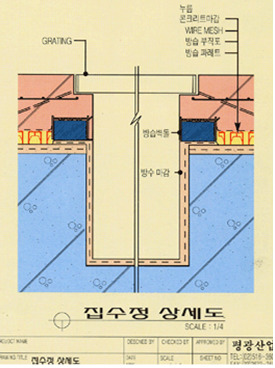

집수정 상세도
